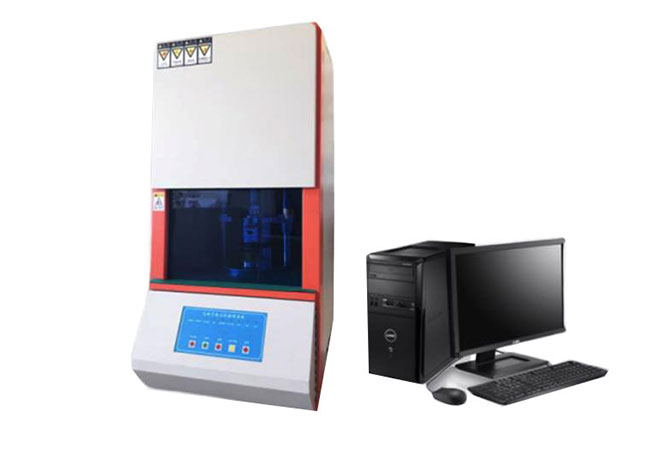

無轉子硫化儀是橡膠工業中用于評估硫化特性的關鍵設備，通過動態力學測試精準捕捉橡膠交聯過程的性能變化，為配方研發、工藝優化及質量控制提供數據支撐。以下從多方面詳細說明：

一、設備構成與功能
溫控系統：采用電加熱或油浴加熱的上下模盤，控溫范圍通常在 100~200℃，精度達 ±0.5℃，內置熱電偶實時監測溫度，配合智能模塊動態調節加熱功率，確保硫化環境穩定。
振蕩與轉矩測量系統：伺服電機驅動模盤產生低頻正弦波振蕩（頻率約 1.7Hz，振幅 ±0.5°~±2°），使橡膠試樣受動態剪切；高精度轉矩傳感器（分辨率 0.01 dN?m）捕捉試樣因交聯反應產生的剪切阻力，轉化為電信號傳輸至數據系統。
數據處理與控制系統：配套軟件自動生成 “轉矩 - 時間” 硫化曲線，支持焦燒時間、正硫化時間等參數計算、多組曲線對比及報告導出，觸摸屏或電腦界面可設定測試參數并監控進程。
二、工作原理
未硫化橡膠試樣放入模腔后，在恒溫下受振蕩剪切，分子鏈自由運動，初始轉矩（M?）較低；隨著硫化劑分解，橡膠分子間形成交聯網絡，試樣剛度增加，轉矩逐漸上升；當交聯反應完成，轉矩達到穩定值（M?），反映最終交聯密度。交聯密度與轉矩差值（ΔM = M? - M?）正相關，可通過轉矩?cái)?shù)據間接評估交聯程度。
三、關鍵測試參數及意義
最小轉矩（M?）：硫化初期最低轉矩，反映膠料流動性，M?過低易粘模，過高影響成型，用于優化混煉工藝。
最大轉矩（M?）：硫化完成后的穩定轉矩，對應最終交聯密度，M?越高，橡膠硬度、強度越高，用于評估配方硫化程度。
焦燒時間（t??）：轉矩上升至 M?+10% 的時間，表征膠料抵抗早期硫化的能力，防止加工中提前焦燒。
正硫化時間（t??）：轉矩達到 M?-90% 的時間，即橡膠綜合性能最佳的硫化時長，用于確定生產工藝參數。
硫化速度指數（V?）：(t?? - t??)?1，反映硫化反應速率，指數越高，硫化速度越快，用于對比配方效率。
四、應用場景
1. 配方研發與優化
篩選硫化體系：測試不同硫磺 / 促進劑配比的焦燒時間、正硫化時間及轉矩差值，確定最佳交聯效率（如天然橡膠常用硫磺 - 促進劑 CZ 體系）。
評估填料與助劑：分析炭黑等填料對硫化速度的影響，調整配方平衡加工性與力學性能；針對硅橡膠等耐高溫材料，測試高溫下的硫化特性以優化配方。
2. 生產工藝控制
根據正硫化時間設定平板硫化機等設備的硫化參數，結合溫度 - 時間等效原理調整不同設備工藝；投產前測試每批膠料硫化曲線，對比標準曲線判斷原料波動，避免質量問題。
3. 科研與教學
通過硫化曲線分析交聯反應動力學，建立數學模型探究溫度等因素的影響機制；直觀展示硫化三階段，輔助高分子材料等課程教學。
五、操作要點與安全規范
試樣制備：試樣需均勻無氣泡，厚度 2~3mm（誤差≤0.1mm），混煉膠停放 24 小時后測試，消除加工應力影響。
儀器維護：定期用標準扭矩彈簧校準轉矩傳感器，用標準溫度計驗證模腔溫度均勻性（溫差≤1℃），測試后及時清理模腔積膠。
環境與安全：測試環境溫度 23±2℃、濕度≤50%，遠離振動源；模腔溫度高需佩戴隔熱手套，硫化氣體需通風排出，避免吸入有害成分。
六、行業標準與設備選型
國際與國家標準包括 ISO 6502、ASTM D5289、GB/T 16584 等，對振蕩頻率等參數有明確規定。設備選型方面，國產高鐵檢測儀器、北京友深電子等性價比高，適合常規檢測；進口美國阿爾法、德國孟山都等精度更高，適合科研與高端制造。
七、與有轉子硫化儀的區別
無轉子硫化儀模腔無轉子，試樣受模盤振蕩剪切，轉矩分辨率更高，受試樣尺寸影響小，適用于配方研發與精密檢測；有轉子硫化儀內置轉子旋轉，試樣包裹轉子運動，因間隙易積膠影響重復性，現逐步被替代，僅適合測試硬度高的膠料。
無轉子硫化儀通過動態力學分析將橡膠硫化過程轉化為可視化轉矩曲線，為橡膠工業提供了從微觀結構到宏觀性能調控的關鍵數據，是現代化生產與研發的核心設備。
